Pipa PVC adalah salah satu jenis pipa plastik paling umum digunakan dalam bangunan, infrastruktur, dan industri. Artikel teknis ini membahas secara komprehensif: definisi, asal-usul, komposisi, jenis-jenis (PVC-U, CPVC, PVC-O, PVC-M, dll.), klasifikasi tekanan dan ukuran, metode sambungan, aplikasi, kelebihan-kekurangan, serta aspek lingkungan dan standar (termasuk rujukan SNI Indonesia). Semua pernyataan teknis utama disadur dari sumber yang valid dan ditandai dengan rujukan untuk memudahkan pemeriksaan lebih lanjut.
Pengertian Pipa PVC

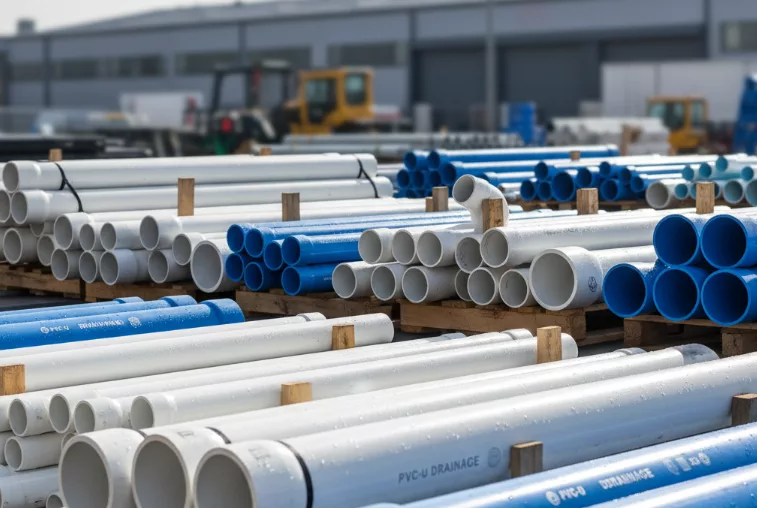

PVC (polyvinyl chloride) adalah polimer termoplastik yang dihasilkan dari polimerisasi monomer vinyl chloride (VCM). Pipa PVC adalah pipa yang dibuat dari resin PVC, biasanya untuk saluran air buangan, saluran air bersih (tergantung tipe), saluran listrik, saluran irigasi, dan aplikasi industri tertentu. PVC bersifat kaku atau semi-fleksibel tergantung pada formulasi (mis. PVC keras vs PVC plastisized). Pada pipa, istilah yang sering muncul adalah PVC-U (unplasticized PVC atau rigid PVC) dan CPVC (chlorinated PVC) yang memiliki karakteristik termal berbeda.
Wikipedia
ScienceDirect
Sejarah dan Asal-Usul Singkat
Penemuan PVC bermula di abad ke-19: senyawa polivinil klorida pertama kali diamati oleh Henri Victor Regnault (Prancis) tahun 1838 dan kemudian oleh Eugen Baumann (Jerman) tahun 1872. Namun pengembangan komersial baru terjadi pada abad ke-20 setelah ditemukannya metode polimerisasi praktis dan aditif yang membuat PVC stabil dan dapat diproduksi massal. Penggunaan PVC untuk pipa berkembang pesat sejak pertengahan abad ke-20 karena kombinasi sifat mekanik, kimia, dan biaya rendahnya.
millerplastics.com
Piper Plastics Corp.
Komposisi Bahan dan Sifat Umum
Resin PVC murni relatif rapuh—oleh karena itu produsen menambahkan filler, stabilizer (untuk ketahanan panas/UV), modifikator, dan pigmen. Komponen umum pipa PVC:
- Resin PVC (polyvinyl chloride) sebagai bahan dasar.
- Stabilizer (Ca/Zn atau Pb-free pada produk modern) untuk mencegah degradasi termal.
- Plasticizer (tidak dipakai pada PVC-U karena dibuat rigid; dipakai pada pipa fleksibel).
- Pigmen dan aditif UV untuk ketahanan terhadap sinar matahari pada pipa luar ruangan.
Sifat teknis penting: kekakuan (modulus), ketahanan kimia (baik terhadap banyak asam/basa dan garam), ketahanan abrasi (bagus untuk saluran air limbah), dan keterbatasan suhu operasi (PVC standar umumnya aman hingga ~60°C; CPVC lebih tahan panas).
ScienceDirect
Klasifikasi Utama / Jenis Pipa PVC
Secara fungsional dan proses pembuatan, pipa PVC dibedakan menjadi beberapa tipe utama. Setiap tipe punya kegunaan dan karakteristik yang berbeda.
4.1 PVC-U (Unplasticized PVC / uPVC)
PVC-U adalah PVC yang tidak diberi plasticizer; bersifat kaku dan paling umum dipakai untuk pipa air buangan, saluran drainase, serta beberapa aplikasi air bersih (dengan standar tertentu). Kelebihan: kuat, stabil dimensi, tahan bahan kimia, dan relatif murah. Kekurangan: kurang tahan terhadap suhu tinggi dan kurang fleksibel.
PVC4Pipes
Home Depot
4.2 CPVC (Chlorinated PVC)
CPVC dihasilkan dengan proses klorinasi PVC sehingga kandungan klorin lebih tinggi — memberikan ketahanan suhu yang lebih baik (umumnya aplikasi hingga ~90–100°C tergantung spesifikasi). CPVC banyak digunakan untuk pipa distribusi air panas dan sistem industri yang memerlukan ketahanan suhu lebih tinggi daripada PVC-U.
Wikipedia
4.3 PVC-O (Molecularly Oriented PVC)
PVC-O dibuat melalui orientasi molekuler (penarikan/penataan rantai polimer) sehingga diperoleh kekuatan tangensial lebih tinggi dengan ketebalan dinding lebih tipis — efisiensi material meningkat. PVC-O sering dipakai untuk pipa tekanan (sistem air minum, transmisi) karena rasio kekuatan terhadap beratnya baik.
PVC4Pipes
4.4 PVC-M (Modified PVC) dan PVC-C (Rigid/Modified)
PVC-M mengacu pada PVC yang dimodifikasi (mis. impact modifiers) untuk meningkatkan ketangguhan atau fleksibilitas tertentu. Ada juga varian komersial lain yang khusus diformulasikan untuk aplikasi spesifik (anti-UV, tahan kimia tertentu, dsb.).
uniccm.com
4.5 PVC Fleksibel dan Lainnya
Selain itu ada pipa PVC fleksibel (mengandung plasticizer) yang digunakan untuk instalasi kabel atau aplikasi drainase sementara. Untuk aplikasi suhu sangat tinggi atau tertentu, material lain (PEX, HDPE, metal) kadang lebih cocok.
Standar, Penandaan, dan Regulasi (Termasuk SNI Indonesia)
Penggunaan pipa PVC yang aman dan sesuai fungsi memerlukan kepatuhan terhadap standar nasional/internasional. Di Indonesia ada beberapa SNI yang relevan untuk pipa PVC, antara lain:
SNI untuk pipa PVC untuk saluran air minum / air buangan (contoh: SNI untuk pipa PVC saluran air minum dan SNI untuk saluran air buangan; dokumen SNI yang mengatur dimensi dan persyaratan mutu tersedia dan direvisi sesuai kebutuhan teknis).
herbycalvinpascal.files.wordpress.com
blog.artefakarkindo.co.id
Penandaan pipa biasanya memuat: jenis material (PVC, CPVC, PVC-O), ukuran nominal (DN/inch), standar (SNI/ISO/ASTM), rating tekanan (PN/SDR/SCH/Class), nomor batch dan pabrikan. Penting: hanya gunakan pipa berlabel standar (misal SNI) untuk instalasi air minum dan aplikasi kritis.
RUCIKA
Sistem Klasifikasi Tekanan: PN, SDR, Schedule, Class
Pipa plastik (termasuk PVC) dinilai berdasarkan kemampuan menahan tekanan. Ada beberapa sistem penanda yang umum:
Schedule (SCH): lebih umum di AS untuk pipa ukuran kecil (mis. Schedule 40, 80). Schedule menghubungkan ketebalan dinding ke diameter.
Engineering ToolBox
SDR (Standard Dimension Ratio): rasio diameter luar terhadap ketebalan dinding (SDR = D/d). Semakin kecil SDR → dinding lebih tebal → rating tekanan lebih tinggi. Sistem ini sering digunakan untuk pipa PE/PP/PVC.
pipa.com.au
PN (Pressure Number): digambarkan dalam bar atau MPa (mis. PN6, PN10, PN16) dan umum di Eropa/Asia untuk menyatakan tekanan operasi pada suhu referensi.
Memahami marking pada pipa (contoh: “PVC-U DN50 SDR11 PN10 SNI…”) membantu memilih pipa yang sesuai beban tekanan dan kondisi operasional.
Engineering ToolBox
pipa.com.au
Dimensi, Ukuran, dan Fitting
Pipa PVC diproduksi dalam berbagai ukuran mulai dari diameter kecil (½ inch) hingga beberapa ratus milimeter (DN). Fitting standar meliputi elbow, tee, reducer, coupling, socket, flange, dan trap untuk sistem pembuangan. Sambungan bisa berupa:
Solvent welding (perekat/solder kimia) untuk sambungan pipa PVC-U dan CPVC pada fitting socket. Metode ini melelehkan permukaan PVC lalu menyambung sehingga menghasilkan sambungan monolitik.
Mechanical joint / rubber gasket untuk sambungan yang dapat dibongkar (umumnya untuk drainase dan pipa besar).
Threaded (sekrup) untuk sambungan ukuran kecil tertentu (lebih umum pada pipa logam/CPVC khusus).
Heat fusion tidak lazim pada PVC (lebih pada HDPE); PVC-O tetap diproduksi dan dihubungkan menggunakan metode diformulasikan khusus pabrikan.
Home Depot
PVC4Pipes
Aplikasi Umum
Pipa PVC dan variannya digunakan luas, antara lain:
Saluran drainase dan air hujan (PVC-U) — sebab tahan bahan kimia dan korosi.
Sistem air minum distribusi (PVC-O / PVC-U berstandar SNI/ISO) — PVC-O semakin populer untuk transmisi air karena efisiensi material dan rating tekanan tinggi.
Sistem air panas / HVAC (CPVC) — CPVC untuk jalur air panas dan sistem sprinkler tertentu.
Saluran kabel listrik dan telekomunikasi — pipa PVC fleksibel atau conduit.
Irigasi dan saluran pabrik — tergantung bahan kimia dan suhu cairan.
PVC4Pipes
Home Depot
Kelebihan dan Kekurangan (Ringkasan Teknis)
Kelebihan pipa PVC:
Ringan dan mudah dipasang → mengurangi biaya tenaga kerja/transport.
Tahan korosi dan banyak bahan kimia (garam, asam lemah).
Permukaan halus → rugi gesekan rendah untuk aliran cairan.
Umur layanan panjang bila dipilih dan dipasang dengan benar.
Biaya material rendah dibanding beberapa alternatif (logam, PEX untuk beberapa aplikasi).
ScienceDirect
Kekurangan:
Terbatas pada suhu operasi (PVC-U ≈ ≤60°C; CPVC lebih baik).
Rentan terhadap degradasi UV jika tidak diberi aditif pelindung (untuk pipa luar ruangan harus ada pelapis/pigmen UV).
Kurang fleksibel dibanding HDPE (lebih mudah retak pada kondisi beban kejutan/ground settling jika tidak benar pemasangannya).
Isu lingkungan terkait VCM (monomer vinyl chloride) selama produksi dan isu akhir-pakai jika tidak dikelola.
ScienceDirect
ResearchGate
Instalasi, Pengujian, dan Perawatan
Prinsip teknis instalasi yang penting:
Pemilihan tipe pipa sesuai aplikasi (mis. jangan pakai PVC-U untuk jalur air panas).
Sambungan yang benar: penggunaan solvent cement yang tepat, waktu cure, dan pembersihan permukaan sebelum penyambungan sangat menentukan kekuatan sambungan.
Perlindungan terhadap ekspansi termal: pipa plastik memuai menyusut lebih besar dari logam — sediakan sambungan ekspansi/loop dan clamp yang memungkinkan pergerakan.
Uji tekanan (hydrostatic test) dilakukan setelah pemasangan untuk memastikan kebocoran pada rating yang ditentukan (ikuti prosedur standar/SNI/pabrikan).
Perawatan: pemeriksaan visual, pembersihan filter/sambungan, dan penggantian bagian yang aus.
Engineering ToolBox
RUCIKA
Daur Ulang dan Aspek Lingkungan
PVC dapat didaur ulang mekanis menjadi produk sekunder; namun ada tantangan—kontaminasi, jenis aditif, dan isu emisi saat pembakaran. Pengelolaan akhir pakai yang baik (pengumpulan, pemisahan, dan daur ulang atau disposal yang aman) diperlukan untuk mengurangi dampak lingkungan. Literatur ilmiah dan kajian industri menyarankan strategi pengelolaan akhir pakai untuk PVC dan peningkatan desain produk agar lebih mudah didaur ulang.
ResearchGate
ScienceDirect
Panduan Memilih Pipa PVC untuk Proyek Anda (Praktis dan Teknis)
Tentukan fungsi: drainase, air bersih, air panas, kabel conduit, atau tekanan tinggi? Pilih PVC-U, CPVC, atau PVC-O sesuai fungsi.
Periksa standar & sertifikasi: untuk air minum, gunakan pipa ber-SNI atau standar internasional yang setara.
Sesuaikan rating tekanan: pilih PN/SDR/Schedule yang memadai; selalu hitung head/pressure maksimum pada desain.
herbycalvinpascal.files.wordpress.com
pipa.com.au
Perhitungkan kondisi lingkungan: paparan sinar matahari, suhu, bahan kimia agresif, atau beban mekanis di lapangan.
Perhatikan metode sambungan dan kapasitas pemasang: shortage alat/tenaga kerja bisa memengaruhi pilihan (mis. solvent welding membutuhkan ketelitian dan curing time).
Kesimpulan
Pipa PVC tetap menjadi solusi teknis yang efisien, ekonomis, dan serbaguna untuk banyak aplikasi — dari drainase hingga sistem tekanan menengah. Pemahaman tentang jenis-jenis (PVC-U, CPVC, PVC-O, dll.), sistem klasifikasi tekanan (SDR/PN/Schedule), standar (termasuk SNI), serta praktik instalasi yang benar adalah kunci agar sistem pipa bekerja andal dan aman. Perhatian pada aspek lingkungan dan pengelolaan akhir pakai juga semakin penting seiring tuntutan keberlanjutan.
